壁への耐震施工事例｜耐震ケーブルブレース
施工事例

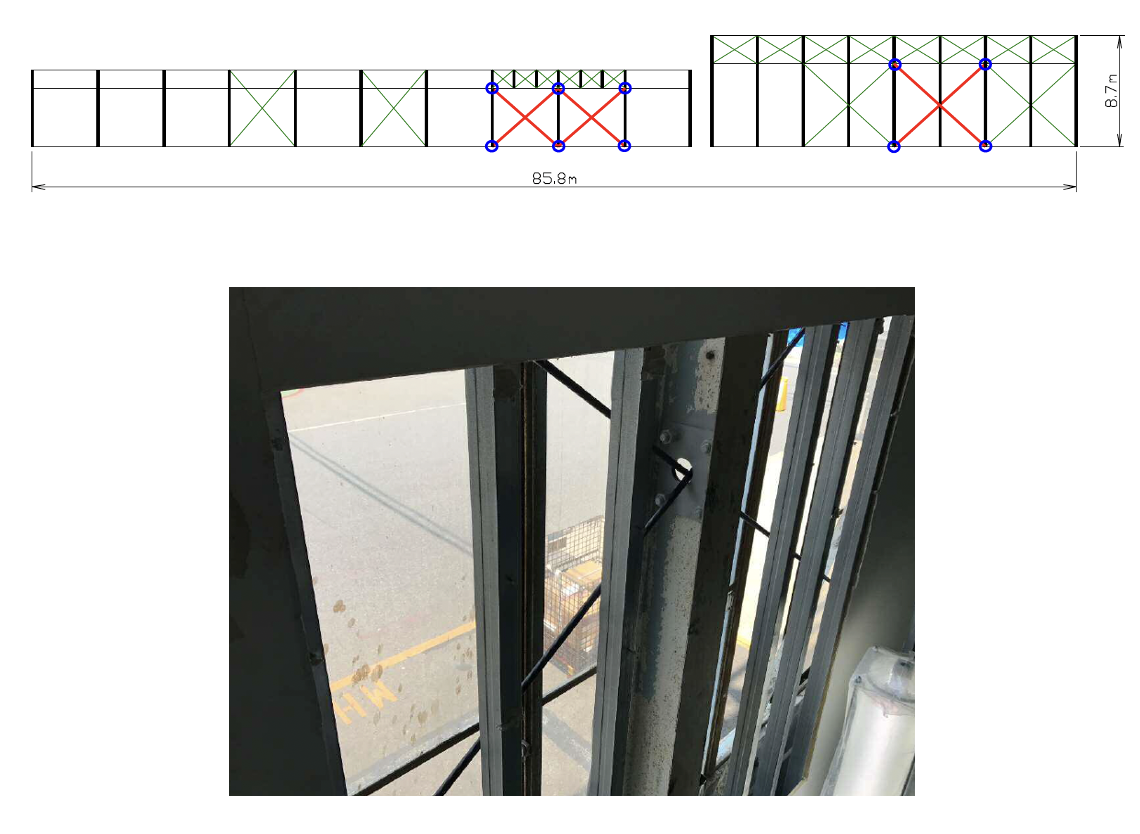

兵庫県 電機メーカー工場の壁

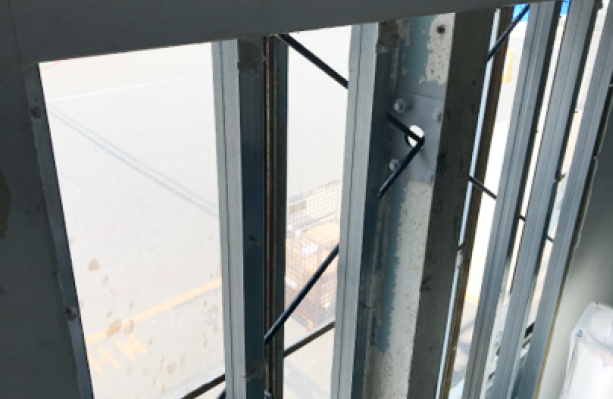

兵庫県の電機メーカー工場の壁で採用された事例です。間柱に孔を開けて、分断せず配置いたしました。
| 物件概要 | 都道府県 | 兵庫県 |
|---|---|---|
| 施工期間 | 長期休暇時で2年 （4工区に分割） |
|
| ケーブル仕様 | 径 | 7本より12.7mm 7本より15.2mm 19本より17.8mm |
| 長さ、本数 | 約8m、26本 |
千葉県 小学校の階段（壁）

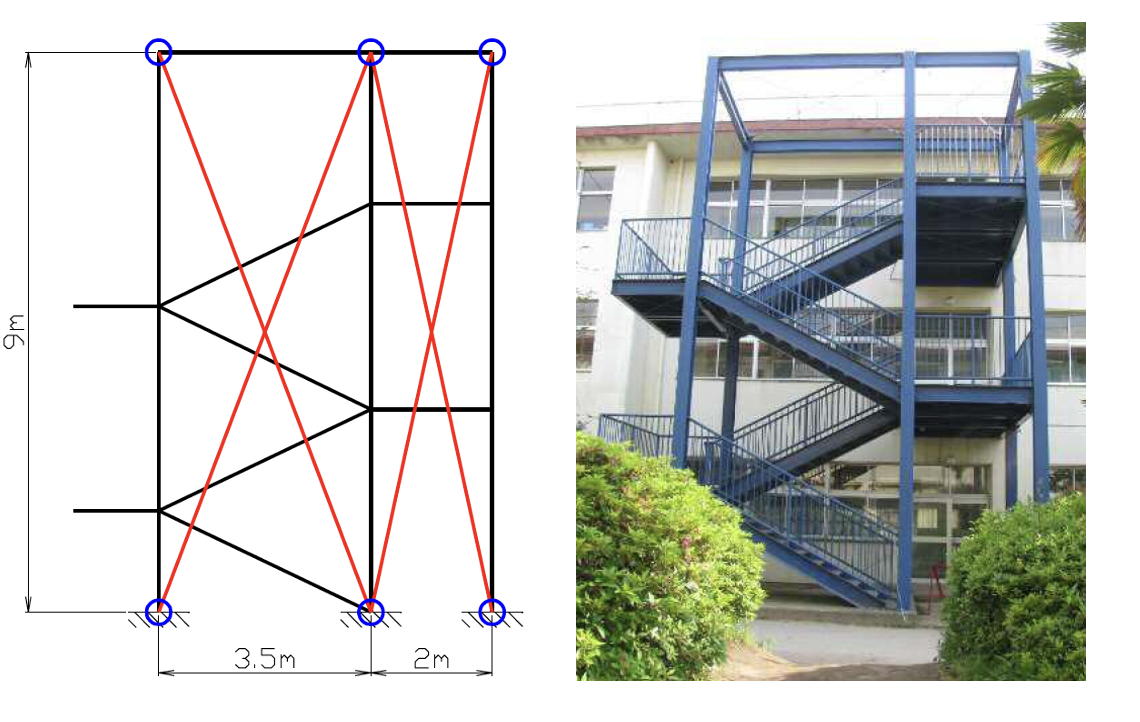

千葉県の小学校の階段（壁）で採用された事例です。判定会を経て採用され(公共物件)、鉄骨・定着金具は現場溶接を実施しました。
| 物件概要 | 都道府県 | 千葉県 |
|---|---|---|
| 施工期間 | 定着金具：1日、ケーブル：1日 | |
| ケーブル仕様 | 径 | 7本より15.2mm |
| 長さ、本数 | 約2m 4本、約9m 6本 |
東北地区

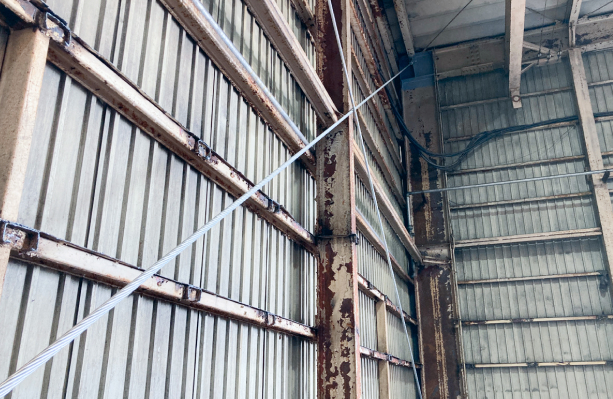

大手鋼材メーカーの工場
・間柱貫通
・無火気
・設備移設無し
関東地区
私立高校の体育館
・無火気
・足場低減
東北地区
大手鋼材メーカーの工場
・足場低減
制限のある条件下でも施工が可能です

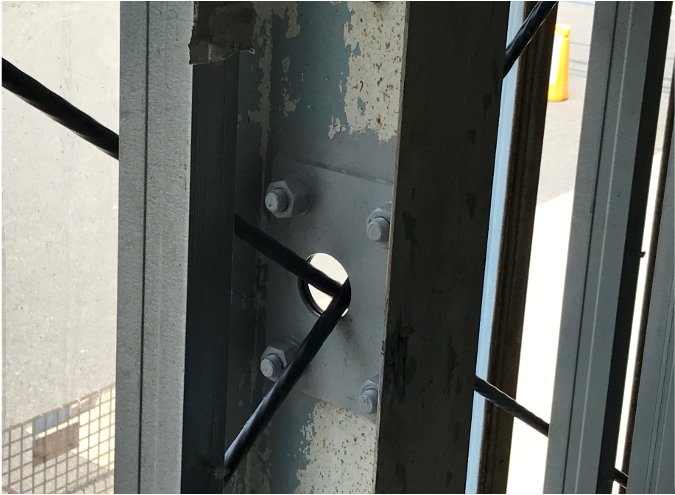

間柱を開孔しての軸ブレース設置状況

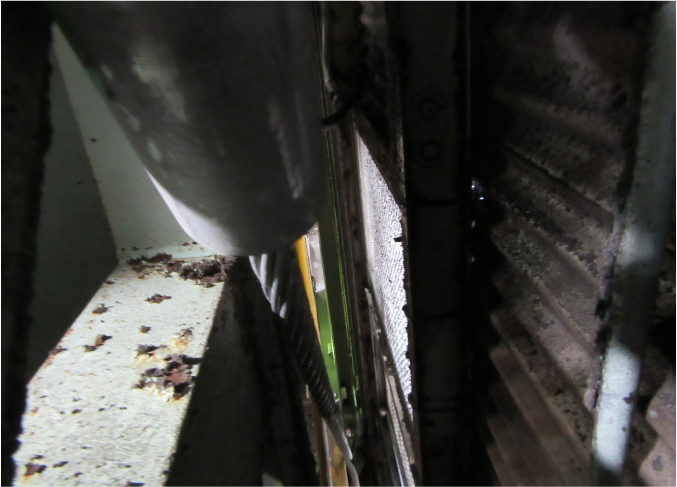

狭小空間での軸ブレース設置状況

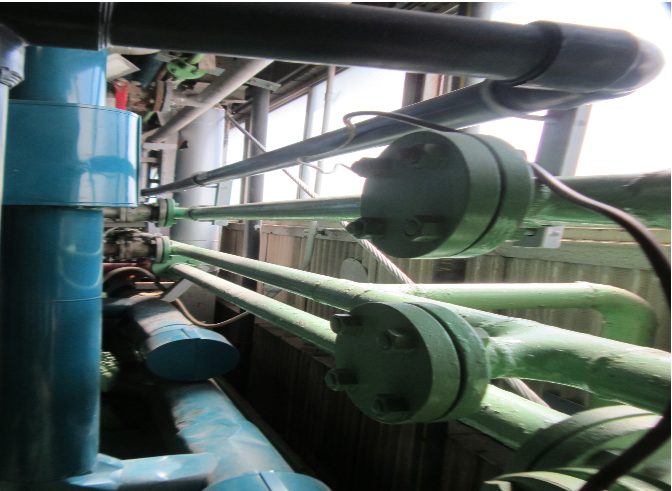

壁面への設備を避けての設置状況
実績表（一部）
2013年の販売開始より、200件以上の施設で採用実績があります。
採用先は、工場や倉庫、体育館、給油所、病院、駐輪場など、多岐に渡ります。
| 物件名 | 場所 | 用途種別、補強対象 | 径 | 長さ | 本数 | 竣工年 |
|---|---|---|---|---|---|---|
| 某発電所 | 秋田県 | 壁 | φ12.7 | 4m | 28本 | 2023年9月 |
| 某駅 駅舎 | 千葉県 | 屋根・壁 | φ12.7 | 8m | 24本 | 2023年9月 |
| 某物流倉庫会社 倉庫 | 大阪府 | 壁 屋根 | φ17.8 | 10m | 59本 | 2023年7月 |
| 某電子機器会社 工場 | 静岡県 | 壁 | φ12.7 | 11m | 4本 | 2023年5月 |
| 某 化学品 工場 | 大阪府 | 壁 屋根 | φ15.2 | 4m | 24本 | 2023年3月 |
| 某会館 | 三重県 | 壁 屋根 | φ12.7 | 6m | 4本 | 2023年3月 |
| 某 自動車関連製品 工場 | 愛知県 | 壁 | φ12.7 | 10m | 16本 | 2023年3月 |
| 某 自動車関連製品 工場 | 愛知県 | 壁 | φ15.2 | 10m | 4本 | 2023年3月 |
| 某 自動車関連製品 工場 | 愛知県 | 壁 | φ15.2 | 10m | 4本 | 2023年3月 |
| 某 自動車会社 工場 | 神奈川県 | 壁 | φ15.2 | 10m | 10本 | 2023年3月 |
| 某機械部品 工場 | 神奈川県 | 壁 | φ12.7 | 5.7m | 8本 | 2023年1月 |
| 某 電機会社 工場 | 福岡県 | 壁 屋根 | φ12.7 | 5m | 30本 | 2023年1月 |
| 某 建材会社 工場 | 千葉県 | 壁 屋根 | φ15.2 | 14m | 24本 | 2023年1月 |
| 某 化学工場 | 宮城県 | 壁 | φ21.8 | 6m | 12本 | 2022年9月 |
| 某化学研究所 | 茨城県 | 壁 | φ15.2 | 7m | 6本 | 2022年9月 |
| 某バス会社 / 本社営業所 | 兵庫県 | 壁 | φ15.2 | 6m | 2本 | 2022年2月 |
| 某化学会社 工場 | 茨城県 | 壁 | φ15.2 | 6m | 6本 | 2022年11月 |
| 某鉄筋加工品 工場 | 宮城県 | 壁 | φ17.8 | 17m | 18本 | 2022年11月 |
| 某飲料品会社 工場 | 広島県 | 壁 | φ12.7 | 8m | 6本 | 2022年11月 |
| 某原子力関連研究施設 | 群馬県 | 壁 | φ28.6 | 6m | 20本 | 2021年9月 |
| 某自動車関連製品 工場 | 広島県 | 壁 | φ12.7 | 3m | 2本 | 2021年8月 |
| 某自動車関連製品 工場 | 石川県 | 壁 | φ12.7 | 9m | 12本 | 2021年7月 |
| 某電機会社 工場 | 兵庫県 | 壁 | φ21.8 | 10m | 8本 | 2021年6月 |
| 某製罐会社 工場 | 大阪府 | 壁 | φ15.2 | 12m | 8本 | 2021年6月 |
| 某燃料販売会社 本社ビル | 福岡県 | 壁 | φ15.2 | 4m | 4本 | 2021年6月 |
| 某 自動車関連製品 工場 | 石川県 | 工場 壁 | φ12.7 | 7m | 18本 | 2021年5月 |
| 日本製鉄株式会社 九州製鉄所八幡地区 K工場(ブロック1) | 福岡県 | 工場 壁 | φ12.7 | 7.5m | 12本 | 2021年5月 |
| 某 自動車関連製品 工場 | 石川県 | 工場 壁 | φ12.7 | 7m | 18本 | 2021年5月 |
| 某化学会社 工場 | 群馬県 | 壁 | φ19.3 | 10m | 12本 | 2021年12月 |
| 某造船所 工場 | 愛媛県 | 壁 | φ15.2 | 20m | 12本 | 2021年11月 |
| 某原子力関連研究施設 | 群馬県 | 壁 | φ15.2 | 6m | 2本 | 2021年11月 |
| 某化学会社 工場 | 北海道 | 床壁 | φ15.2 | 8m | 4本 | 2021年10月 |
| 某電機会社 工場 | 兵庫県 | 壁 | φ17.8 | 8m | 2本 | 2020年9月 |
| 某大学 校舎 | 福岡県 | 壁 | φ15.2 | 2～5m | 8本 | 2020年8月 |
| 某食品会社 工場 | 茨城県 | 工場 壁 屋根 | φ12.7 | 8～14m | 16本 | 2020年8月 |
| 某鉄工所 事務所 | 大阪府 | 壁 屋根 | φ12.7 | 3～6m | 8本 | 2020年7月 |
| 某電機会社 工場 | 兵庫県 | 壁 | φ17.8 | 8m | 2本 | 2020年7月 |
| 某鉄工所 現場事務所 | 大阪府 | 壁 屋根 | φ12.7 | 4m | 4本 | 2020年4月 |
| 某 素材会社 工場 | 埼玉県 | 工場 壁 | φ17.8 | 4ｍ | 6本 | 2020年2月 |
| 某食品会社 工場 | 茨城県 | 工場 壁 屋根 | φ12.7 | 8～14m | 2本 | 2020年10月 |
| 某鉄工所 事務所 | 大阪府 | 工場 壁 屋根 | φ12.7 | 3～6m | 21本 | 2020年10月 |
| 某自動車会社 3工場 | 京都府 | 工場 壁 | φ12.7 | 5m | 2本 | 2019年9月 |
| 某自動車会社 倉庫 | 京都府 | 工場・壁 | φ12.7 | 2.5m | 6本 | 2019年9月 |
| 某 電機会社 工場 | 兵庫県 | 工場 壁 | φ17.8 | 7m | 4本 | 2019年9月 |
| 某 化学品 工場 | 兵庫県 | 工場 屋根 壁 | φ17.8 | 5m | 12本 | 2019年8月 |
| 某自動車会社 倉庫 | 京都府 | 工場・壁 | φ12.7 | 5m | 4本 | 2019年8月 |
| 某学校 体育館 | 神奈川県 | 体育館・屋根 壁 | φ28.6 | 5～17m | 40本 | 2019年8月 |
| 某 化学品 工場 | 新潟県 | 工場 壁 屋根 | φ19.3 | 10m | 4本 | 2019年8月 |
| 某自動車会社 1工場 | 京都府 | 工場・壁 | φ15.2 | 6m | 8本 | 2019年7月 |
| 某 化学品 工場 | 新潟県 | 工場 壁 屋根 | φ17.8 | 6～10m | 24本 | 2019年7月 |
| 某 化学品 工場 | 新潟県 | 工場 壁 屋根 | φ21.8 | 7m | 24本 | 2019年6月 |
| 某自動車会社 倉庫 | 京都府 | 工場・壁 | φ12.7 | 5～7m | 12本 | 2019年6月 |
| 某自動車会社 3工場 | 京都府 | 工場 壁 | φ12.7 | 3～6m | 16本 | 2019年5月 |
| 某 電機会社 工場 | 兵庫県 | 工場 壁 | φ15.2 | 7m | 2本 | 2019年4月 |
| 某 自動車関連製品 工場 | 滋賀県 | 工場・壁 | φ21.8 | 15m | 18本 | 2019年4月 |
| 某 自動車関連製品 工場 | 滋賀県 | 工場 壁 | φ19.3 | 10～12m | 2本 | 2019年11月 |
| 某 電機会社 製作所 | 兵庫県 | 屋根・壁 | φ12.7 | 7.6m | 4本 | 2018年7月 |
| 新日鉄住金ステンレス 光製造所 製鋼工場 | 山口県 | 工場・壁 | φ21.8 | 11ｍ | 2本 | 2018年5月 |
| 某 ます釣り場 | 兵庫県 | ﾚｼﾞｬｰ施設・壁 | φ12.7 | 5.2～6.5m | 12本 | 2018年2月 |
| 某 自動車関連製品 工場 | 滋賀県 | 工場・壁 | φ17.8 | 17.3m | 4本 | 2018年12月 |
| 某 自動車関連製品 工場 | 壁 | φ17..8 | 6m | 4本 | 2018年12月 | |
| 某 建設会社 営業所 | 愛知県 | 工場・壁 | φ12.7 | 3m | 4本 | 2017年10月 |
| 愛生会 山科病院東棟 | 京都府 | 屋根・壁 | φ12.7 | 4～9m | 22本 | 2016年8月 |
| 民間病院 | 大阪府 | 屋上建屋・壁 | φ15.2 | 15m | 4本 | 2014年9月 |
| 某 八千代市立 小学校 | 千葉県 | 鉄骨階段・踊り場・壁 | φ15.2 | 2～9m | 10本 | 2013年8月 |
| 神鋼鋼線工業㈱ Ｆ棟 | 兵庫県 | 工場・壁 | φ28.6 | 5m | 10本 | 2013年8月 |

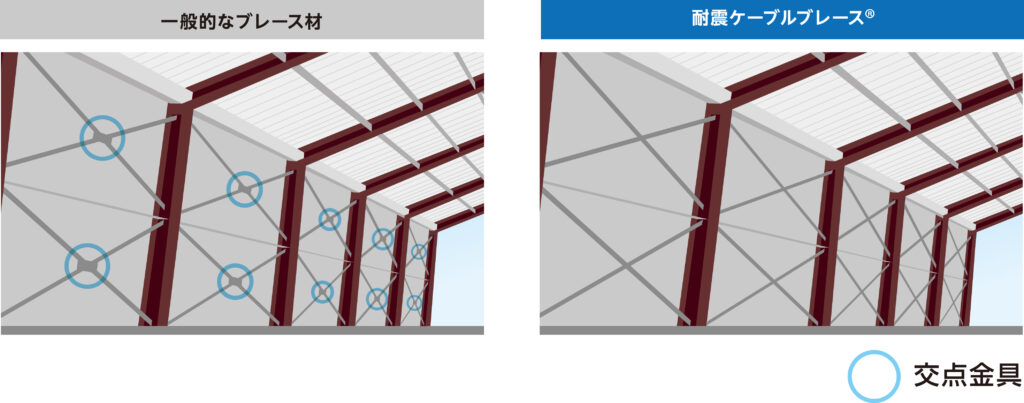

一般的なブレース材（従来工法）との比較
| 項目 | 一般的なブレース材 | 耐震ケーブルブレース |
| ブレース | 一般鋼材（棒鋼、形鋼） | ケーブル |
| 交点金具 | 必要 | 不要 |
| 重量 | 重 | 軽 |
| 部材数量 | 多 | 少 |
| 工期 | 長 | 短 |
